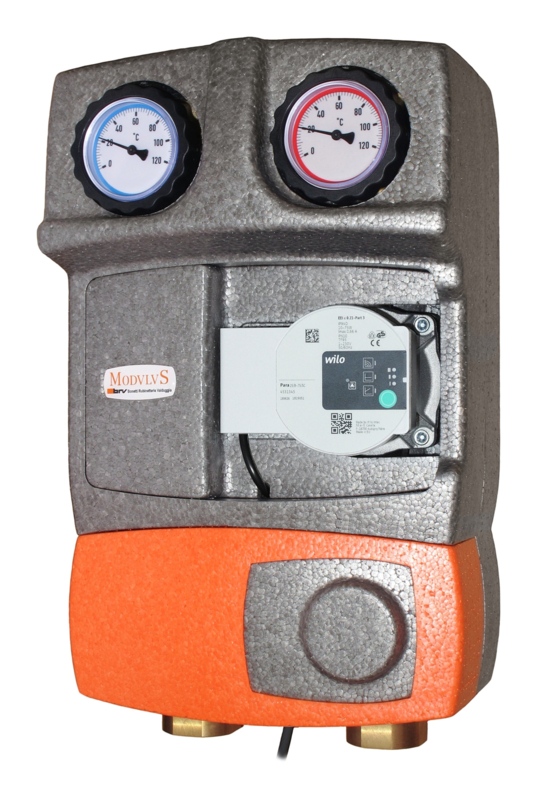

5/4" Menggroep - met menger + ingebouwde bypass
5/4" Menggroep met menger (compleet)
Bijvoorbeeld voor ontladen van een buffertank.
(ingebouwde bypass model wordt soms gebruikt bij installaties met een hoge warmte bron temperatuur en lage cv-installatie temperatuur)
Korte technieche informatie:
- 5/4" binnen en buiten draad
- Tot 93kW vermogen
- Thermometers zijn tegelijk afsluiters
- Compleet met menger en motor
- Wilo Para 30/8 SC pomp (indien gewenst ook Grundfos Alpha 1 L 32-60 of Wilo Stratos Para 30/1-8
- Isolatie maat 250 breed en 400 hoog
- Leidingen hart op hart 125mm
Soms voorraad, indien besteld vaak 2 tot 4 weken in overleg
Technische informatie fabriekant in engels uitgebreid:
BRV mixed pump group unit 20555R-M33-PA1-7 M21
The unit for 1” (180 mm) circulating pumps consists of:
Supply
• Connection.
• 3-way mixing valve.
• High efficiency synchronous pre-wired circulating pump (for the models that include it).
• Flanged ball valve supplied with in-handle thermometer (red ring, range 0°C-120°C).
Return
• Flanged ball valve with 20 mbar check valve (which can be excluded by rotating the handle by 45°) supplied with in-handle thermometer (blue ring; 0°C-120°C).
• Magnetic filter (in the models where it is present)
• “T” Connection for mixing valve.
• Connection.
Centre distance 125 mm. EPP insulation box (Dimensions: 250x380x170 mm).
PN 10, max temperature 110°C (unit without pump).
External connections: 1” Female.
FIELD OF USE
For power up to 35 kW (with ∆t 20 K) and maximum flow rate 1500 l/h.
Kvs Value: 6.0.
Approximate data calculated with a 6 m head circulating pump. For an accurate sizing or for higher flow rates, please refer to the curve.
