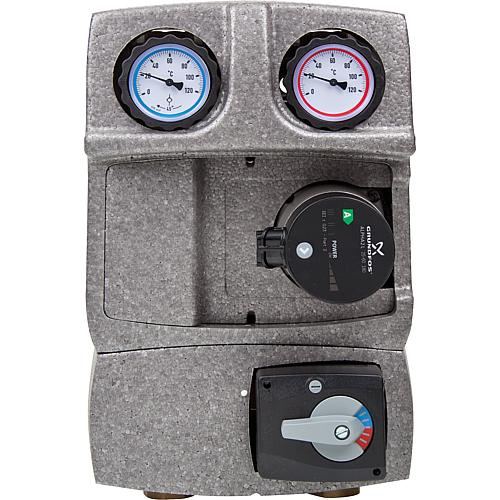

1" Menggroep - met menger + ingebouwde bypass
1" Menggroep met menger (compleet)
Bijvoorbeeld voor ontladen van een buffertank.
(ingebouwde bypass model wordt soms gebruikt bij installaties met een hoge warmte bron temperatuur en lage cv-installatie temperatuur)
Korte technieche informatie:
- 1: binnen en buiten draad
- Tot 38 kW vermogen
- Thermometers zijn tegelijk afsluiters
- Compleet met menger en motor
- Wilo Para 25/6 SC pomp (indien gewenst ook Grundfos UPM3S Auto 25-60 of Wilo Para 25/8 SC
- Isolatie maat 250mm breed en 380mm hoog
- Leidingen hart op hart 125mm
Soms voorraad, indien besteld vaak 2 tot 4 weken in overleg
Technische informatie fabriekant in engels uitgebreid:
BRV mixed pump group unit 20355R-M33-P6 TRM
The unit for 1/2” (130 mm) circulating pumps consists of:
Supply
• Connection.
• 3-way mixing valve with adjustable by-pass. Through the by-pass (adjustable
from the front part) it is possible to mix on the supply line a quantity
of water coming back from the return line of the system.
• High efficiency synchronous pre-wired circulating pump (for the models
that include it).
• Flanged ball valve supplied with in-handle thermometer (red ring, range
0°C-120°C).
Return
• Flanged ball valve with 20 mbar check valve (which can be excluded by
rotating the handle by 45°) supplied with in-handle thermometer (blue
ring; 0°C-120°C).
• Magnetic filter (in the models where it is present)
• “T” Connection for mixing valve.
• Connection.
Centre distance 90 mm. EPP insulation box (Dimensions: 180x302x142 mm).
PN 10, max temperature 110°C (unit without pump).
Connections: 3/4” Male with swivel shank to the heat source or to the zone
manifold. 3/4” Female to the user.
FIELD OF USE
For power up to 33 kW (con ∆t 15 K) and maximum flow rate 1900 l/h.
Valore Kvs: 5.5.
For an accurate sizing or for higher flow rates, please refer to the curves shown
in the next page.
